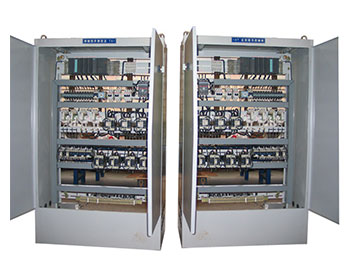

起重機電氣柜在布局時有哪些事項需要注意呢？下面來了解一下吧！

　　1、電氣控制柜內所有設備接地突出，公共接地點或接地母線采用短粗接地線連接。任何連接到變頻器的控制設備(如PLC）應與變頻器接地，并采用短粗線接地。由于其高頻阻抗較低，扁平導體（如金屬網）。

　　2、電控柜、低壓設備、繼電器低壓設備、繼電器和觸摸器；當變頻器與電機連接超過1000時，m，變頻器供電容量大于600kW/A或當供電容量大于變頻器容量的10倍時，建議增加輸入輸出電抗器。

　　3、使起重機電氣柜中的觸摸器具有滅弧功能。交流觸摸器的選擇R-C按壓器，直流觸摸器選擇“飛輪”二管，設備在繞組中。變阻器按壓器的應用也很有用。

　　4、如果設備在噪聲敏感環境中工作，可以使用EMC濾波器可以減少輻射干擾。一起，為了達到更好的效果，讓過濾器與設備板之間的突出接觸。

　　5、電機電纜應與其他控制電纜分開敷設，較小間隔為500mm。共同防止電機電纜與控制電纜平行長時間隔敷設。如果控制電纜與電力電纜交叉，應盡量使用90°視點交叉。電機電纜和控制電纜的屏蔽層需要用合適的夾子固定在設備板上。

　　6、為了抑制電磁波的輻射和傳導，變頻器的電機電纜需要屏蔽電纜，屏蔽層的導電率至少為每相導線芯導電率的1/10。

　　7、電氣控制柜應分別配備零線排組和維護地線排組（PE）。接地棒組和PE導電要求連接到橫梁上(銅棒連接到銅棒)。它們需要與電纜密封套直接相對。

　　8、帶顯示器的操作面板不能靠近電纜和帶線圈的設備，如電力電纜、觸摸器、繼電器、電磁閥、變壓器等。因為它們會產生強磁場，并影響儀器的測量精度。

　　9、電源組件（變壓器、驅動部件、負載電源等）和控制部件（繼電器控制部件、可編程控制器）需要分離設備。

　　10、設計電氣控制柜時要注意EMC不同區域規劃不同的設備。每個區域對噪聲排放和抗干。

? ? ? ? 11、根據控制柜內設備的保護等級，需要考慮控制柜的防塵防潮功能。常用設備主要包括空調、風扇、換熱器和冷凝加熱器。一起，根據機柜的尺寸選擇不同功率的設備。風扇的選擇主要考慮柜內的正常工作溫度和柜外的高環境溫度，以獲得溫差、風扇的通風量和柜內的風量。

　　12、變頻器設備的基本要求?？刂乒裰g有更好的變頻器設備。變頻器應為直設備。

　　以上是起重機電氣柜廠家和大家分享的內容，更多相關訊息請聯絡我們！
